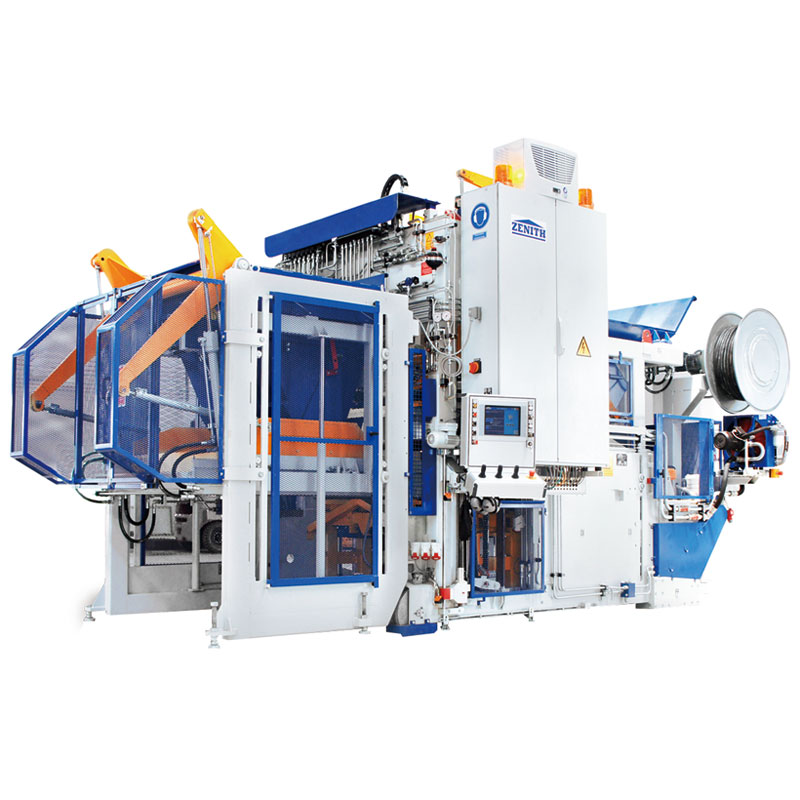

Zenith 940SC raklap nélküli blokkgép

Professzionális gyártóként szeretnénk kínálni Önnek a Zenith 940SC raklap nélküli blokkgépet. A sokoldalú 940sc a gyártási lehetőségek legszélesebb skáláját kínálja a világpiacon található összes betontömb- és útburkológép közül. Használható univerzális gépként és dedikált gépként a nem szabványos termékekhez, és használható egy raklapos üzem befejezéséhez niche termékek előállítására. Ez a gép a legmagasabb minőségi követelményeknek megfelelően készült, és nagyon alacsony költségű szekcionált egységeket gyárt, például burkolólapokat burkolókeverékkel vagy üreges blokkokat stb.

Fő technológiai jellemzők

1) A magától értetődő, menüvezérelt érintőpanel nagyon egyszerűvé teszi a gép kezelését. A különböző formatípusokhoz és gyártási programokhoz tartozó gyártási paraméterek bevitele és mentése a jól áttekinthető menümaszkok segítségével történik. A gyors Siemens SPS-t a belső jelfeldolgozáshoz használják.

2) Nagy hatékonyságú hidraulikus rendszer. A hidraulikus teljesítmény kétkörös nagy nyomást használ; Hidraulikus rendszer két Milti-Star-dugattyús szivattyúval. Proporcionális hidraulikus technológiát használ a sebesség és a munkavégzés beállításához a különböző gyártott termékeknek megfelelően. a hidraulikus mozgások egyszerre és egymástól függetlenül hajthatók különböző sebességgel és nyomással, és minden adat beállítható az érintőképernyőn. Minden információ, például idő, számítás, opció, hidraulikus sebesség és nyomás beállítható az érintőképernyőn.

3) Nagy hatékonyságú vibrációs rendszer. A vibrációs asztalt négy különböző gyártási szintre tervezték; A vibrációs asztal felső része két részből áll az egyenletes erőátvitel és az optimális tömörítés érdekében; Cserélhető kopólemez a vibrációs asztal felső részének védelmére: A vibrációs asztal két vibrátor befogadására alkalmas 80 kN maximális centrifugális erő eléréséhez; 50 cm magas blokkok gyártásához a formakeret vibrátorokkal van felszerelve. (A blokk magasságának megfelelően 2, 4, 6, 8 vibrátorral szerelhető fel), Vibrációs motorok Szervo motorokat használnak.

4) Összesített takarmányozási rendszer. Hidraulikus meghajtású adagoló; beállíthatja az adagolódoboz futásait cserélhető, nagy pontosságú nyomatékos sínen a különböző formák szerint, az adagoló vezetőkerék átmérője Ø 80 mm； Hidraulikus meghajtású forgatható kaparó (háromrészes) a forma felületének megfelelő tisztításához; A hidraulikus hajtású elosztórács a beton egyenletes eloszlását biztosítja a formában; Állítható magasságú tisztítókefe, az adagolófiók elülső falához rögzítve a szabotázsfej saruk tisztításához...

Műszaki adatok

Alapanyag tartály	1200 liter
Alapanyag adagolódoboz	2000 liter
Pigment tartály	800 liter
Pigment feedbox	2000 liter
A rakodó maximális adagolási magassága	2800 mm
Formázási méret
Max formázási hossz	1240 mm
Maximális habosítási szélesség (a vibrációs asztalon gyártás)	1.000 mm
Maximális habosítási szélesség (földön történő gyártás)	1,240 mm
A termék magassága
Többrétegű gyártás
Min. termék magasság (a raklapon gyártás)	50 mm
Max. termék magassága	250 mm
Egyrétegű termék max. raklap magassága)	640 mm
Alacsony szintű termelés a raklapon
Max termék magasság	600 mm
Alacsony szintű termelés a padlón
Max. termék magasság	650 mm
Gyártás a padlón
Max. termék magassága	1.000 mm
Minimális termékmagasság	250 mm
A gép súlya
Penész és pigmentek nélkül	11,7T
Pigment készülék	1,7T
A gép mérete
Teljes hossz (pigmenteszköz nélkül)	4400 mm
Teljes hossz (pigmenteszközzel)	6,380 mm
Max. teljes magasság	3700 mm
Minimális teljes magasság (szállítási magasság)	3,240 mm
Teljes szélesség (beleértve a vezérlőpanelt is)	2,540 mm
Vibrációs rendszer
Max. a vibrációs mese izgalmas ereje	80 KN
Min. a felső rezgés kiváltó ereje	40 KN
Energiafogyasztás
A rezgőasztal maximális száma alapján	42 kW

Termelési kapacitás

Blokk típusa	Méret (mm)	Képek	aty/Cycle	Ciklusidő	Termelési kapacitás (8 óránként)
Üreges blokk	400*200*200		12	40-es évek	8.640 db
Négyszögletű burkoló	200*100*60		54	38s	817 m2
Négyszögletű burkolólap (facemix nélkül)	200*100*60		54	36s	864 m2
UNI burkológépek	225*112,5*60-80		40	38s	757 m2
Curstone	150*1000*300		4	46s	2.504 db
