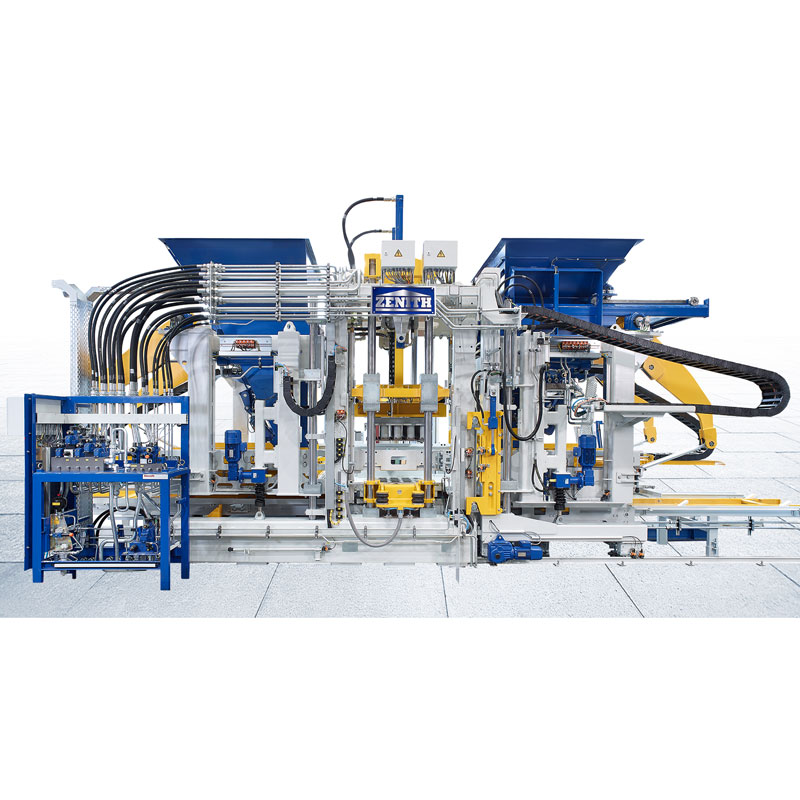

Milyen biztonsági funkciókat tartalmaznak a németországi Zenith blokkgép-rendszerek?

A nehézgépiparban a biztonság nem választható extra – ez az alap, amelyre a megbízható termelés épül. ANémetország Zenith blokkgépA modern betontömbgyártás sarokköve, átfogó és többrétegű biztonsági architektúrával készült, amely védi a kezelőket, a karbantartó személyzetet és magát a berendezést. A QGM-nél gyárunk több mint két évtizede gyártja ezeket a rendszereket, és a biztonságot a tervezési folyamat minden szakaszába beépítettük. A biztonságot nem tekintjük a funkciók ellenőrzőlistájának; a gép működési DNS-ének szerves részének tekintjük. A németországi Zenith Block Machine biztonsági funkciói nem csupán kiegészítők; a hidraulikus, elektromos és mechanikus rendszerekbe vannak beszőve, így védőhálót alkotnak, amely megakadályozza a baleseteket és biztosítja a nyugalmat. Ez a cikk ezeket a biztonsági rétegeket boncolgatja, az alapvető fizikai védőelemektől a fejlett elektronikus megfigyelőrendszerekig, átfogó megértést nyújtva arról, hogyan védi a németországi Zenith Block Machine felhasználóit.

A németországi Zenith Block Machine mögött meghúzódó biztonsági filozófiát "mélyreható védelemként" lehet leírni. Ez azt jelenti, hogy egyetlen hibapont sem vezethet veszélyes helyzethez. Több független biztonsági rendszer működik együtt a lehetséges kockázatok megelőzése, mérséklése és reagálása érdekében. Például a hidraulikus rendszer nyomáscsökkentő szelepekkel, robbanótárcsákkal és pilóta által működtetett visszacsapó szelepekkel van felszerelve, amelyek megakadályozzák az ellenőrizetlen mozgásokat. Az elektromos rendszer redundáns biztonsági reléket, E-Stopokat és motor túlterhelés elleni védelmet tartalmaz, amelyek azonnal leállíthatják a gépet. A mechanikus kialakítás pedig fizikai védőburkolatokat, reteszelt ajtókat és kétkezes kezelőszerveket tartalmaz, amelyek megakadályozzák a veszélyes területekhez való véletlen hozzáférést. Ebben a cikkben részletesen megvizsgáljuk ezeket a funkciókat, lebontva, hogyan működnek külön-külön, és hogyan integrálódnak egy gyújtószikramentes termelési környezet létrehozásához. Legyen szó üzemvezetőről, biztonsági mérnökről vagy kezelőről, ez az útmutató olyan műszaki ismereteket nyújt Önnek, amelyek segítségével értékelni tudja a németországi Zenith blokkgépek biztonsági integritását.

Tartalomjegyzék

• 1. Hogyan biztosítják a hidraulikus rendszerek többrétegű biztonságot?
• 2. Hogyan akadályozza meg az elektromos vezérlési architektúra a veszélyeket?
• 3. Melyek a biztonsági jellemzők legfontosabb műszaki előírásai?
• 4. Hogyan érvényesítik és tartják karban a biztonsági jellemzőket a napi működés során?
• Gyakran Ismételt Kérdések (GYIK)
• Következtetés és biztonsági konzultáció

Hogyan nyújtanak a hidraulikus rendszerek többrétegű biztonságot?

A hidraulikus rendszer a németországi Zenith Block Machine erőműve, amely hatalmas erőket állít elő a beton tömör tömbökké való összenyomásához. Ha a nyomás gyakran meghaladja a 280 bar-t, a rendszerben tárolt potenciális energia óriási. A hidraulikus körbe épített biztonsági funkciók nem csak a meghibásodás megelőzését szolgálják; a katasztrofális meghibásodások megelőzéséről és az ellenőrzött működés biztosításáról szólnak. A hidraulikus rendszer biztonsági architektúrája felfogható védő "zónák" sorozataként, amelyek mindegyike meghatározott típusú hibák tárolására és kezelésére szolgál.

1. zóna: Túlnyomás elleni védelem– A hidraulikus kör több nyomáscsökkentő szeleppel van felszerelve, amelyek mindegyike egy meghatározott alapértékre van kalibrálva. Az elsődleges biztonsági szelep 300 bar nyomásra van beállítva, ami 20 bar-ral meghaladja a maximális üzemi nyomást. Ha a nyomás meghaladja ezt, a szelep kinyílik, és visszavezeti az olajat a tartályba. Egy másodlagos, redundáns nyomáscsökkentő szelep 320 bar nyomásra van beállítva, amely tartalékot biztosít, ha az elsődleges szelep meghibásodik. Ezenkívül a németországi Zenith Block Machine egy nagynyomású kapcsolóval van felszerelve, amely riasztást indít, és leállítja a szivattyút, ha a nyomás eléri a 310 bar-t, és egy elektronikus védelmi réteget ad hozzá, mielőtt a mechanikus nyomáscsökkentő szelepeket még tesztelnék.

2. zóna: Mozgásvezérlés– A nem szándékos mozgások megelőzése rendkívül fontos. A formázóasztalt emelő, a keveréket összenyomó és a blokkokat kidobó hidraulikus hengereket pilóta által működtetett visszacsapó szelepek vezérlik. Ezek a szelepek biztosítják, hogy a henger ne mozduljon el, hacsak nincs aktív hidraulikus nyomás a megfelelő irányban. Ez azt jelenti, hogy még akkor is, ha egy hidraulika vezeték elszakad vagy a vezérlőszelep meghibásodik, a henger a jelenlegi helyzetében reteszelve marad, megakadályozva a nehéz forma vagy a nyomólemez hirtelen, ellenőrizetlen leesését.

3. zóna: Szekvenciális reteszelések– A németországi Zenith Block Machine hidraulikus műveleteit egy pontos sorrend szabályozza. Nyomáskapcsolók és közelségérzékelők sorozata biztosítja, hogy egy művelet teljesen befejeződjön a következő megkezdése előtt. Például a kilökőhenger nem tud visszahúzódni addig, amíg a kompressziós henger teljesen vissza nem tért alaphelyzetébe. Ez a logikai reteszelés megakadályozza az "ütközés" forgatókönyveit, amikor két egymással szemben lévő henger megpróbálhat egyszerre mozogni, ami mechanikai sérüléseket és potenciális veszélyeket okozhat.

4. zóna: Akkumulátor biztonsága– A hidraulikus rendszer akkumulátorokat használ az energia tárolására a gyors préselés és kilökődés érdekében. Ezek az akkumulátorok robbanótárcsákkal vannak felszerelve, amelyeket úgy terveztek, hogy a normál működési tartományt messze meghaladó nyomáson elszakadjanak, biztonságosan kiengedve a gáztöltetet a légkörbe, és megakadályozzák az erőszakos törést. A gép tartalmaz egy kézi leeresztő szelepet is, amely lehetővé teszi az akkumulátor teljes nyomásmentesítését a karbantartás során, így biztosítva, hogy nulla tárolt energia, mielőtt bárki belépne a présterületre.

E tulajdonságok együttes hatása egy olyan hidraulikus rendszer, amely nemcsak erős, hanem rendkívül biztonságos is. Üzemünk tesztelése bebizonyította, hogy a Németországi Zenith Block Machine még abban az esetben is, ha több alkatrész meghibásodik, akkor is biztonságos, leállított állapotba hozható anélkül, hogy személyi sérülést vagy a gép károsodását okozná.

Hogyan akadályozza meg az elektromos vezérlési architektúra a veszélyeket?

Míg a hidraulikus rendszer biztosítja az izmokat, az elektromos vezérlőrendszer az agy – az a rész, amely eldönti, hogy mikor és hol kell erőt alkalmazni. A németországi Zenith Block Machine elektromos biztonsági architektúrája a „hibabiztos” működés elve köré épül. Ez azt jelenti, hogy a rendszer természetes, feszültségmentes állapota biztonságos állapot. Ennek elmagyarázásához a vezérlési hierarchiát egy "biztonsági piramisnak" tekinthetjük, ahol minden szint tartalék a felette lévő számára.

1. szint: A fő biztonsági relé– A piramis alján található a mester biztonsági relé. Ez egy dedikált, vezetékes alkatrész, amely figyeli az E-Stop gombokat, ajtókapcsolókat és a fényfüggönyt. A programozható PLC-vel ellentétben a biztonsági relé egy egyszerű, ellenőrzött áramkör, amelyet szoftverrel nem lehet felülírni. Ha valamelyik felügyelt bemenete aktiválódik, a relé fizikailag áramtalanítja a motor mágneskapcsolóit és a hidraulikus szelepeket, és azonnal leállítja a gépet. Ez a végső hibabiztos.

2. szint: A programozható biztonsági vezérlő (PSC)– A mesterrelé felett egy PSC található, amely összetettebb biztonsági funkciókra szolgál. A PSC figyeli a hidraulika szivattyú fordulatszámát, a prés helyzetét és a nyomást a rendszerben. Az anomáliák észlelésére van programozva, mint például a hirtelen nyomásesés (ami csőtörésre utalhat) vagy a henger váratlan felgyorsulása. Ha ezeket észleli, a PSC ellenőrzött leállítást kezdeményez, amely simább és kevésbé károsítja a gépet, mint a vészleállítás, de ugyanolyan biztonságos.

3. szint: Az ember-gép interfész (HMI) és diagnosztika– A piramis legfelső szintje a HMI, amely valós idejű információkkal látja el a kezelőt a gép biztonsági állapotáról. A kijelző mutatja, mely ajtók vannak nyitva, a hidraulikus biztonsági szelepek állapota és a prés helyzete. Ha egy biztonsági eszköz aktiválva van, a HMI világos, angol nyelvű üzenetet jelenít meg, amely elmagyarázza az okot. Ez segít a kezelőknek gyorsan azonosítani és megoldani a problémákat anélkül, hogy fel kellene nyitniuk a kapcsolószekrényt és nyomon kell követniük a vezetékeket, javítva a biztonságot és az üzemidőt.

4. szint: Motorvédelem és hőfelügyelet– A németországi Zenith Block Machine minden motorját elektronikus motorvédő védi, amely figyeli az áramot és a hőmérsékletet. Ha a motor túlmelegszik vagy túl sok áramot vesz fel, a védő lekapcsolja az áramot, megelőzve az elektromos tüzet. Hasonlóképpen, a hidraulikaolaj hőmérsékletét folyamatosan ellenőrzik; ha túllép egy biztonságos küszöböt, a gép figyelmeztetést ad, és ha a hőmérséklet tovább emelkedik, automatikusan leállítja a gyártási ciklust, hogy elkerülje a hidraulikus alkatrészek károsodását.

A németországi Zenith Block Machine elektromos vezérlési architektúráját önellenőrzőre tervezték. A biztonsági rendszereket a gép működése során folyamatosan tesztelik, és minden hibát azonnal jelzik. Ez biztosítja, hogy maguk a biztonsági elemek mindig készenléti állapotban legyenek. atQuangong Machinery Co., Ltd., úgy gondoljuk, hogy a legjobb biztonsági funkció az, amelyre nem kell gondolnia, mert tudja, hogy mindig működik.

Melyek a biztonsági jellemzők legfontosabb műszaki előírásai?

A német Zenith Block Machine biztonsági jellemzőinek műszaki specifikációinak megértése elengedhetetlen a megfelelő kiválasztásához és érvényesítéséhez. Ezek a specifikációk nem csupán számok; ezek a gép védelmi képességeinek számszerűsíthető mértékei. Üzemünk minden géphez részletes biztonsági adatlapot biztosít, az alábbi táblázat pedig összefoglalja a biztonsági rendszert meghatározó legfontosabb műszaki paramétereket. Ezeket az adatokat a biztonsági mérnökök arra használják, hogy a gépet az üzem egészére kiterjedő biztonsági rendszerbe integrálják, és kiszámítsák a teljes gyártósor teljesítményszintjét (PL) és biztonsági integritási szintjét (SIL).

Ezeken a szabványos alkatrészeken túl a németországi Zenith Block Machine számos további, biztonsággal kapcsolatos műszaki részletet is tartalmaz. A hidraulikatartály megemelt szívószűrővel és mágneses dugóval van felszerelve, hogy felfogja a fémtörmeléket, megakadályozva a mágnesszelepek szennyeződését. Az elektromos burkolat IP65 besorolású, ami azt jelenti, hogy porálló és alacsony nyomású vízsugár ellen védett, így egy egyszerű lemosás sem veszélyezteti a biztonsági áramköröket. A központok vészleállítóval vannak felszerelve, amely duplex konfigurációban van bekötve, ami azt jelenti, hogy egyetlen vezetékszakadás sem tudja letiltani az E-Stop funkciót. Ezek a mérnöki részletek, bár finomak, kritikus fontosságúak annak biztosításában, hogy a biztonsági előírások a gép teljes élettartama alatt teljesüljenek, ne csak a gyárból való kilépés napján.

Továbbá gyárunk teljes körű tanúsítási dokumentációt biztosít minden biztonsággal kapcsolatos alkatrészhez. Ez magában foglalja a CE megfelelőségi nyilatkozatot, valamint a biztonsági funkciók tanúsított teljesítményszintjére vonatkozó vizsgálati jelentéseket. Ez a nyomon követhetőség kulcsfontosságú az üzembiztonsági tisztek számára, akiknek igazolniuk kell a munkahelyi egészségügyi és biztonsági előírások betartását (pl. OSHA az Egyesült Államokban vagy PUWER az Egyesült Királyságban). A németországi Zenith blokkgéppel nem csak egy gépet kap; teljesen dokumentált biztonsági rendszert kap.

Hogyan érvényesítik és tartják karban a biztonsági funkciókat a napi működés során?

A kifinomult biztonsági funkciók csak a siker fele. Ezeket indításkor megfelelően érvényesíteni kell, és a gép teljes élettartama alatt karban kell tartani. A németországi Zenith Block Machine-t úgy tervezték, hogy ezt az ellenőrzési folyamatot egyszerűvé és szisztematikussá tegye. Üzemünk kidolgozott egy átfogó "Biztonsági érvényesítési protokollt", amelyet az üzembe helyezés során használnak, és amelyet éves újratanúsításra javasolnak. Ez a protokoll az érvényesítési folyamatot strukturált ellenőrzőlistává alakítja, amelyet képzett karbantartó személyzet tölthet ki.

Indítás előtti biztonsági ellenőrzés (kezelői szint)– A gép napi beindítása előtt elengedhetetlen a gyors szemrevételezés. Ez magában foglalja annak ellenőrzését, hogy minden biztonsági burkolat a helyén van, és hogy a fényfüggönyök egy vonalban vannak-e, és nincsenek-e akadályok. A kezelőnek azt is ellenőriznie kell, hogy az E-Stop gombok nincsenek-e reteszelve, és hogy a kétkezes kezelőszervek működnek. Egy egyszerű tesztsorozatot hajtanak végre: a kezelő a fényfüggöny zónában állva megpróbálja elindítani a gépet, biztosítva, hogy a gép ne induljon el. Ez megerősíti, hogy a fényfüggöny működőképes. A gép PLC-je rögzíti ezeket a napi ellenőrzéseket, és naplót készít a biztonsági megfelelőségről.

Heti funkcionális teszt (karbantartási szint)– A részletesebb vizsgálatokat hetente végezzük. Ez magában foglalja a hidraulikus rendszer tesztelését: a kezelő alacsony nyomáson leállítja a prést a formához, és figyeli a nyomás csökkenését, ellenőrizve, hogy a pilóta által működtetett visszacsapó szelepek a helyzetben tartják-e a hengert. Az E-Stopokat egyenként tesztelik annak biztosítása érdekében, hogy mindegyik megállítsa a gépet. A gép vezérlőrendszere jelentést készít, amely jelzi, hogy melyik biztonsági alkatrészt tesztelték és mikor.

Éves újraminősítés (mérnöki szint)– A legátfogóbb érvényesítés az éves újratanúsítás, amelyet gyakran megkövetelnek a biztosítók és a szabályozó szervek. A folyamat során gyárunk minősített technikusa vagy egy jóváhagyott harmadik fél teszteli minden biztonsági alkatrész működőképességét. A hidraulikus nyomáscsökkentő szelepeket próbapadon kalibrálják, hogy megerősítsék a repedésnyomásukat. A biztonsági relék válaszidejét oszcilloszkóppal mérjük, hogy az 50 ms-os specifikáción belül legyen. Ez az éves újratanúsítás nagyfokú bizalmat biztosít a gép biztonságos működésében.

Megelőző karbantartási ütemterv– A németországi Zenith Block Machine ütemezett karbantartási tervvel rendelkezik az összes biztonság szempontjából kritikus alkatrészhez. Például a hidraulikus pilóta által működtetett visszacsapó szelepeket 12 havonta ellenőrzik és újra behelyezik. A fényfüggönyök és ajtókapcsolók tisztaságát és megfelelő beállítását félévente ellenőrzik. Az E-Stop érintkezők érintkezési ellenállását 18 havonta ellenőrizzük. Ez a proaktív karbantartás biztosítja, hogy a biztonsági funkciók idővel ne romoljanak, megőrizve a gép biztonsági integritását.

A strukturált érvényesítési és karbantartási eljárásokon kívül a Germany Zenith Block Machine diagnosztikai rendszerrel van felszerelve, amely folyamatosan figyeli a biztonsági alkatrészek állapotát. Például a fényfüggöny rendelkezik öndiagnosztikai funkcióval, amely ellenőrzi a belső elektronika hibáit, és egy adott hibakódot villog, ha problémát észlel. A gép PLC-je figyeli a hidraulikus szivattyú motoráramát, és figyelmeztetést generál, ha a motor az alapvonalnál nagyobb áramot vesz fel, jelezve a lehetséges túlterhelést vagy a szivattyú hibáját. A strukturált érvényesítési folyamat és a folyamatos diagnosztikai felügyelet kombinálásával olyan németországi Zenith Block Machinet biztosítunk, amely nemcsak biztonsági funkciókat tartalmaz, hanem azt is biztosítja, hogy azok a gép teljes élettartama alatt hatékonyak maradjanak.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a különbség a "Vészleállás" és a "Biztonsági megálló" között egy németországi Zenith blokkgépen?

Válasz: Az Emergency Stop (E-Stop) a tökéletes biztonsági gomb. Azonnal áramtalanítja az összes motort és hidraulikus szelepet, így a gép gyorsan leáll. Ez egy olyan művelet, amely megvédi a személyzetet vészhelyzetben, de megnehezítheti a mechanikai alkatrészeket. A Safety Stop egy kecsesebb megálló. A programozható biztonsági vezérlő aktiválja, ha rendellenességet észlel, például ajtónyitást. A biztonsági leállítás befejezi az aktuális ciklust (ha lehetséges), majd biztonságos, nyitott helyzetbe állítja a prést, mielőtt lezárná a rendszereket. Ez az előnyben részesített reakció, mivel védi a kezelőt és a gépet egyaránt. Németországi Zenith blokkgépünk mindkettőt tartalmazza, a kockázat szintjének megfelelő választ adva.

2. kérdés: Hogyan lehetek biztos abban, hogy a német Zenith Block Machine biztonsági rendszereit nem fogják megkerülni a kezelők?

Válasz: Az áthidalás megakadályozása kritikus tervezési követelmény. A gép biztonsági áramkörei fizikailag el vannak választva a szabványos vezérlőáramköröktől. A biztonsági logika dedikált, vezetékes relék segítségével valósul meg, nem csak PLC szoftverrel. A biztonsági relék zártak, vezetékezésük védett. A biztonsági bemenet megkerülésére irányuló minden kísérlet, például az ajtókapcsoló rövidre zárása, a vezérlőpult kinyitását és aktív újrahuzalozását teszi szükségessé – ez a művelet nyilvánvaló, és sérti a szabványos biztonsági protokollokat. Ezenkívül a gép PLC-je naplózza a biztonsággal kapcsolatos beavatkozásokat. A mechanikus reteszek használata az ajtókon a fizikai megkerülést is megnehezíti. Tapasztalataink azt mutatják, hogy megfelelő képzés és biztonsági kultúra mellett a megkerülés rendkívül ritka.

3. kérdés: Mi a követelmény a németországi Zenith Block Machine kétkezes vezérléséhez?

Válasz: A németországi Zenith Block Machine kétkezes vezérlése kritikus biztonsági funkció a préselési művelethez. Ez egy ISO 13851 szerinti IIIC típusú vezérlés, amelyhez két külön nyomógomb egyidejű lenyomása szükséges. Az elektromos jeleknek egymástól 0,3 másodpercen belül meg kell érkezniük a biztonsági reléhez. Ha egy gombot korábban megnyomnak, a lenyomási ciklus nem indul el. Ez a kialakítás biztosítja, hogy a kezelő keze távol legyen a préselési zónától, amikor a nagy erejű kompresszió lép fel. Ez a funkció a biztonságos blokkgyártás alapvető követelménye.

4. kérdés: A németországi Zenith Block Machine hidraulikus rendszere környezetbarát-e szivárgás esetén?

Válasz: Míg a hidraulika rendszer szabványos hidraulikaolajat használ, számos védőintézkedést építettünk ki az esetleges szivárgások kezelésére. A gép vezérlőrendszere érzékeli a gyors nyomásesést, ami jelentős szivárgásra utal, és szabályozott leállítást kezdeményez. Magát a gépet a szelepek és a szerelvények alatt csepegtető tálcákkal tervezték, hogy megakadályozzák a kisebb szivárgásokat. Opcionálisan javasoljuk környezetbarát, biológiailag lebomló hidraulikafolyadék (HFC vagy HFD típusú) használatát is. Ezeknek a folyadékoknak sokkal kisebb a környezeti hatása kiömlés esetén. A Németországi Zenith Block gépünket úgy tervezték, hogy kompatibilis legyen ezekkel a folyadékokkal.

5. kérdés: Milyen képzést biztosít a Quangong Machinery Co., Ltd. a gépek biztonsága érdekében?

Válasz: Üzembe helyezési és értékesítés utáni támogatásunk részeként átfogó biztonsági képzést biztosítunk. A képzés kiterjed: az egyes biztonsági funkciók céljára és működésére, a napi indítás előtti ellenőrzések elvégzésére, a gép biztonsági diagnosztikai figyelmeztetéseinek értelmezésére és reagálására, valamint a vészhelyzeti reagálás és leválasztás helyes eljárására. A képzés nem csupán előadás; gyakorlati gyakorlatokat tartalmaz, ahol a kezelők és a karbantartó személyzet ténylegesen végigjárja a biztonsági ellenőrzési eljárásokat. A biztonsági kézikönyv digitális másolatát és egy sor online biztonsági frissítő videót is biztosítunk. A biztonság iránti elkötelezettségünk túlmutat a hardver biztosításán; gondoskodunk arról, hogy a biztonságos üzemeltetésre vonatkozó ismereteket átadják csapatának.

Következtetés: A biztonság mérnöki alap, nem utólagos gondolat

Számunkra a németországi Zenith Block Machine biztonsági funkciói nem a felsorolt ​​pontok listája; ezek egy integrált mérnöki filozófia. A redundáns hidraulikus nyomáscsökkentő szelepektől az önellenőrző programozható biztonsági vezérlőig minden egyes alkatrészt úgy terveztek, hogy bizonyos védelmi szerepet töltsön be. Nem csak "biztonságot adunk"; beépítjük a gép magjába. A Germany Zenith Block Machine választásával egy olyan termelési rendszerbe fektet be, amely tiszteletben tartja a kezelőit és megóvja saját hosszú élettartamát. A biztonság iránti elkötelezettségünk rendíthetetlen, és ez közvetlenül tükrözi a Quangong Machinery Co., Ltd. alapértékeit.

Ha Ön blokkgyártó üzeme biztonsági rendszereit értékeli, vagy részletes biztonsági prezentációt szeretne csapata számára, kérjük, vegye fel a kapcsolatot. Helyszíni biztonsági auditokat és képzéseket kínálunk. Csapatunk készen áll arra, hogy bemutassa, hogyan tudja a németországi Zenith Block Machine új biztonsági színvonalat hozni az Ön gyártósorára.Lépjen kapcsolatba a Quangong Machinery Co., Ltd.-vel még mabiztonsági konzultáció ütemezéséhez és a funkciók működésének megtekintéséhez.
